索佳全站儀橫斷面測量的具體操作步驟

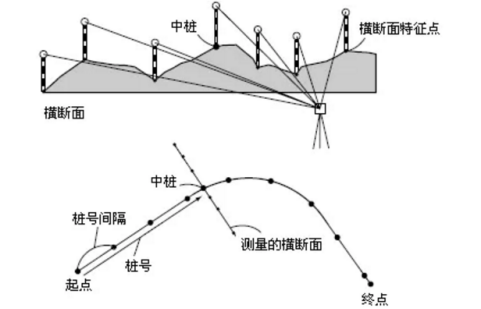

橫斷面測量功能用于道路及其它線狀地物的橫斷面測量，作業時可以通過選取觀測方向來提高橫斷面測量的工作效率。那么使用全站儀進行橫斷面測量應該怎么操作，下面小編就相關步驟給大家做一個分享。

一、橫斷面測量步驟：

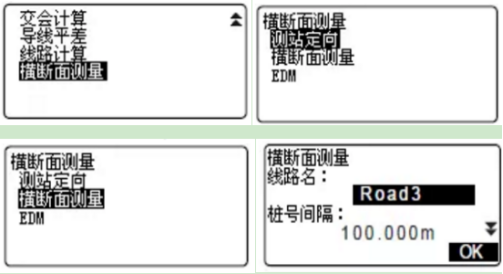

1、在測量模式 二頁菜單下按[ 菜單]鍵后選取“橫斷面測量”。在<橫斷面測量>界面下選取“測站定向”后輸入測站數據。按 [記錄]鍵。在<橫斷面測量>界面下選取“橫斷面測量”輸入橫斷面測量的道路名稱、樁號間隔、樁號增量、樁號(所測量橫斷面的中樁號)和選取橫斷面測量的觀測方向后按[ OK]鍵。

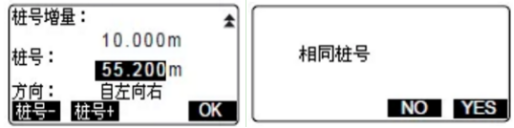

按 [樁號＋]或 [樁號－]鍵可使樁號值在現值基礎上增加或減少一個“樁號增量”值。樁號以“××××.×××”格式輸入，經處理后以“××＋××.××”格式顯示，其中“＋”前、后的數字是由輸入的“樁號”除以“樁號間隔”所得的整段數和不足整段的尾數。

如果所測量橫斷面的樁號與已測量的樁號相同，則被認為該橫斷面已觀測完畢，屏幕顯示確認界面如右圖。此時按 [YES]鍵可轉至步驟 5 對該橫斷面進行測量，按 [NO]鍵則可對樁號間隔、樁號增量、樁號和橫斷面觀測方向重新進行設置。

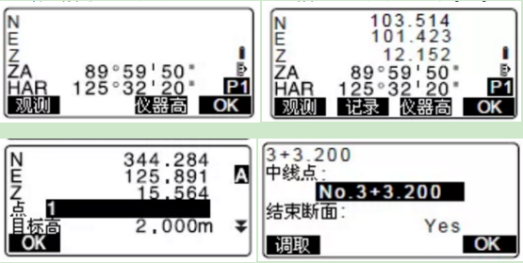

2、照準設于橫斷面特征點上的棱鏡按 [觀測]鍵測量。[ 儀器高]鍵用于設置儀器高和目標高。[ 偏心]鍵用于橫斷面特征點的偏心測量。按 [記錄]鍵，輸入點名、目標高和代碼按[OK]鍵保存觀測數據。

按所設置的觀測方向，重復步驟 5 至 6 同樣方法順序觀測橫斷面上的全部特征點和中樁點。

在完成橫斷面末尾一個特征點觀測并記錄后按 [OK]鍵進入右圖所示界面，在“中線點”框內輸入該橫斷面中樁點的點名并將“結束測量”設為“Yes”后按 [OK]鍵結束該橫斷面的測量。

若不是按 [OK]鍵而是按{ ESC}鍵來結束，屏幕出現右圖所示界面以確認是否放棄該橫斷面測量結果，若放棄按 [YES]鍵，否則按 [NO]鍵繼續該橫斷面的測量。

3、繼續下一個道路橫斷面的測量。

二、橫斷面設置值范圍：

1、道路名稱：16 字符。

2、樁號增量、樁號：-999999.999～999999.999 m。

3、樁號間隔：0.000～999999.999 m。

4、方向：自左向右/自右向左/向左/向右。

三、觀測方向

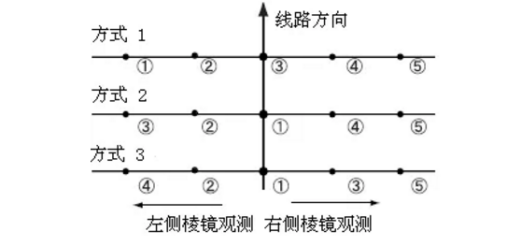

對道路橫斷面特征點的觀測順序有多種方式可供選用。

1、當觀測方向選擇為“向左”或者“自左向右”時有下列方式：

方式 1：自左向右順序觀測橫斷面各特征點。

方式 2：首先觀測中樁點，接著觀測緊靠中樁點的左側特征點，然后以任意順序觀測剩余的特征點。

方式 3：采用 2 個棱鏡測量作業時，首先觀測中樁點，接著觀測緊靠中樁點的左側特征點，然后以效率高的任意順序觀測剩余的特征點。例如使用棱鏡 1 和棱鏡 2輪流觀測中樁左、右側各特征點。

2、當觀測方向選擇為“向右”或者“自右向左”時有下列方式：

方式 1：按自右向左方式順序觀測橫斷面各特征點。

方式 2：首先觀測中樁點，接著觀測緊靠中樁點的右側特征點，然后以任意順序觀測剩余的特征點。

方式 3：采用 2 個棱鏡測量作業時，首先觀測中樁點，接著觀測緊靠中樁點的右側特征點，然后以效率高的任意順序觀測剩余的特征點。例如使用棱鏡 1 和棱鏡2 輪流觀測中樁右、左側各特征點。

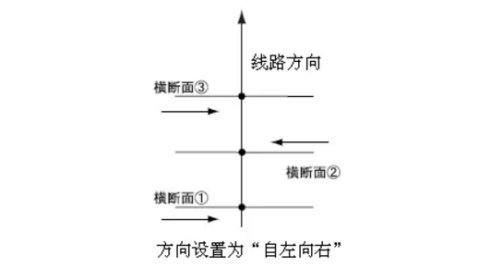

當觀測方向選擇為 “自左向右”或者“自右向左”時，在完成一個橫斷面測量后， 自動切換從道路另一側開始下一橫斷面的測量。采用這種方式可以在對多個橫斷面測量時減少司鏡人員的移動距離，提高測量作業效率。

四、橫斷面測量數據查閱

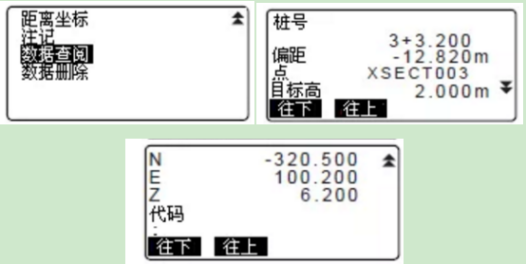

1、在測量模式第三頁菜單下按[ 記錄]鍵進入<記錄>菜單界面。

2、 選取“數據查閱”進入數據表顯示界面。

3、查閱文件中保存的道路橫斷面測量數據時，顯示結果如右圖所示。其中“偏距”為橫斷面上特征點至道路中線的距離值。
