全站儀任意直線放樣詳細操作步驟

全站儀直線放樣功能用于測設相對于確定基線的距離為已知的點位，也可用于求取測量點至確定基線的距離。主要有定義基線、點放樣、線放樣三個大步驟，下面東英測繪儀器小編就這三個步驟分別給大家做一個詳細的分享。（注：演示使用的全站儀為索佳全站儀）

1、定義基線（輸入兩已知點的坐標）

基線可以通過輸入兩已知點的坐標或測定兩點坐標來定義。

輸入兩點坐標定義基線步驟：

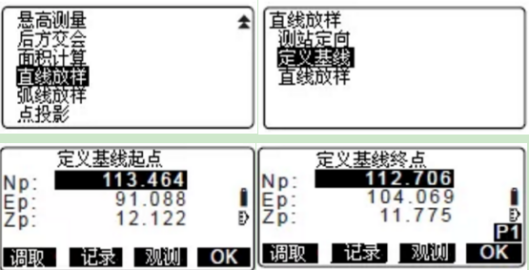

在測量模式二頁菜單下按[ 菜單]鍵后選取“直線放樣”—輸入測站數據—選取“定義基線”—輸入基線起點坐標數據后按[ OK]鍵。—輸入基線終點坐標數據—按[ OK]鍵結束基線定義進入<直線放樣>界面。

2、直線點放樣

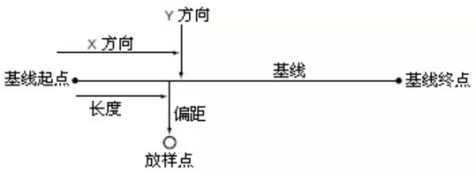

直線點放樣功能可通過輸入基于確定基線的長度值和偏距值來求取放樣點的坐標，并根據求得的坐標進行放樣。在進行直線點放樣測量前須先定義基線。

直線點放樣測量步驟：

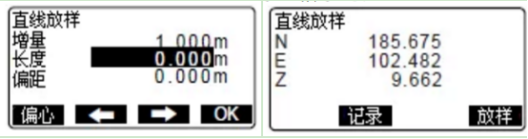

（1）在“直線放樣”界面下選取“點放樣”—輸入增量（長度或平距的增量值，按箭頭鍵可在長度值或平距值原值基礎上增加或減少該值）、長度（放樣點在基線上的垂足點至基線起點間的距離（X 方向））、偏距值（放樣點至其在基線上垂足點間的距離（Y 方向））?！?/span>按[ OK]鍵計算并顯示放樣點的坐標值。（[放樣]鍵用于計算點的放樣測量。[記錄]鍵用于存儲計算結果。）

（2）按{ ESC}鍵從步驟2起繼續直線放樣測量。

基線移動（基線定義：在原有基線上偏移，重新定義新參考基線），定義的基線可以通過指定的縱向、橫向、高度偏離值和旋轉角進行下圖所示的三維空間移動。

基線移動步驟：

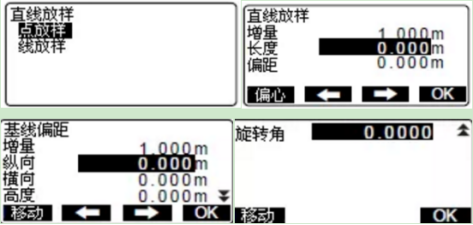

（1）在“直線放樣”界面下選取“點放樣”—按[ 偏心]鍵進入<基線偏距>界面—輸入增量（按箭頭鍵可在相應偏離值基礎上增加或減少該增量值）、縱向（縱向偏離值）、橫向（橫向偏離值）、高度（高度偏離值）、旋轉角（旋轉角偏離值）。

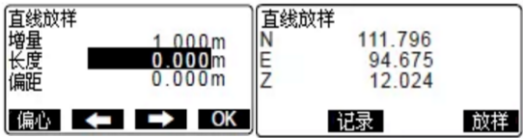

（2）按[ OK]鍵返回“直線點放樣測量”步驟 2 界面—在“直線點放樣測量”步驟 2 界面下設定各值，按[ OK]鍵便可計算參照移動后基線的放樣點的坐標。

3、直線線放樣

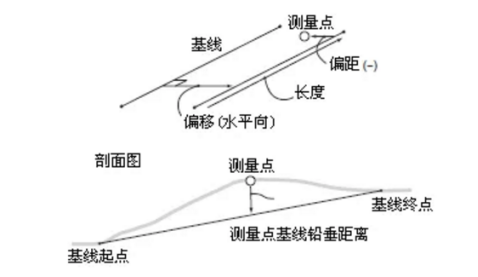

直線線放樣功能用于求取測量點相對于確定基線的水平距離和垂直距離。需要時基線還可做水平向的偏移處理。在進行直線線放樣測量前須先定義基線。

直線線放樣測量步驟：

在“直線放樣”界面下選取“線放樣”—輸入基線的偏移值。（偏移：基線在水平向上的偏移距離。向右側偏移時取正值，向左側偏移時取負值。若不設置偏移值直接轉至步驟 3）— 照準目標后按[ 觀測]鍵測量。（屏幕上顯示出測量結果，按[ 停止]鍵停止測量。）—按[ [ YES] ]鍵確認測量結果。屏幕上顯示出測量點與基線的偏差值：（偏距：測量點至基線的水平距離，偏右側為正值，偏左側為負值。偏高：表示測量點位于基線上方。偏低：表示測量點位于基線下方。長度：測量點在基線上的垂足點至基線起點的距離。）—按[ NO]鍵重新觀測目標。

5. 照準下一目標后按[ 觀測]鍵繼續測量。[記錄]鍵用于存儲測量結果。
