南方創享1+1 RTK網絡模式應用簡明示范

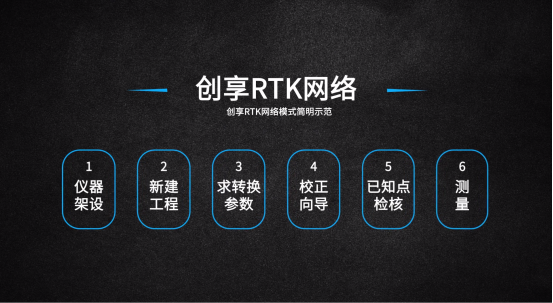

RTK網絡模式的簡要操作大概包括儀器建設、新建工程、求轉換參數、校正向?qū)А⒁阎c檢核、測量等6個步驟。今天東英測繪儀器小編就這幾個步驟的操作給大家一一介紹一下。

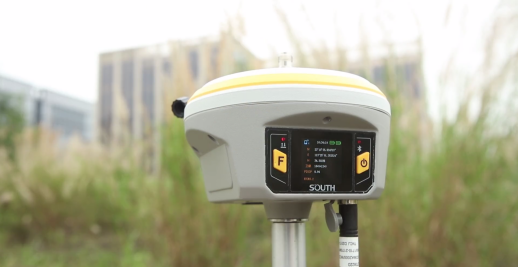

注：演示儀器為南方創享RTK基準站+移動站

一、儀器架設

1、基準站架設

（1）選擇合適地點架設基準站，將主機固定在三腳架上；插入SIM卡，安裝電池，連接網絡天線，開機。

（2）點擊“配置”-“儀器連接”-“掃描”-選擇正確的機身號；點擊“連接”，手簿即可通過藍牙與主機相連。

（3）通過手簿將主機工作模式設置為“基準站模式”，數據鏈設置為“網絡模式”；“網絡配置”-選擇“接收機移動網絡”；“數據鏈設置”-“增加”-選擇服務器-輸入賬號和密碼；選擇“模式”-輸入接入點名稱 -“確定”。“連接”，使儀器登錄服務器，上發GPGGA數據-“確定”。

（4）選擇正確的“差分格式”；“基站啟動坐標”-“獲取定位”基站坐標-“確定”-“啟動”基站；當發射燈一秒一閃時，表示已正常工作。

2、移動站架設

1、點擊“配置”-“儀器連接”-“掃描”-選擇正確的機身號；點擊“連接”，手簿即可通過藍牙與主機相連。

2、通過手簿將主機工作模式設置為“移動站模式”，數據鏈設置為“網絡模式”；“網絡配置”-選擇“接收機移動網絡”；“數據鏈設置”-“增加”-選擇服務器-輸入賬號和密碼；選擇“模式”-輸入接入點名稱 -“確定”-；“連接”，使儀器登錄服務器，接收基站差分數據-“確定”，當移動站達到固定解時，即可進入作業環節。

二、新建工程

1、新建工程：點擊“工程”-“新建工程”-輸入工程名稱-“確定”

2、坐標系統設置：點擊“新建坐標系統”-輸入坐標系統名稱；設置橢球參數-輸入中央子午線-“確定”；如已建立過工程，也可勾選套用模式，選擇相應文件。

3、天線高設置：點擊“配置”-“工程設置”-選擇“桿高”-輸入正確的天線高-“確定”。

三、求轉換參數

1、已知測區提供三個平面控制點坐標。進入“點測量”，分別采集AG1、AG2、AG3三個控制點經緯度坐標；

2、點擊“輸入”-“求轉換參數”-“添加”-輸入AG1控制點平面坐標；確定后，從坐標管理庫選擇采集的AG1點經緯度坐標；完成一個控制點數據錄入，然后依次完成AG2、AG3點數據錄入；

3、點擊“計算”，查看精度無誤后；點擊“應用”，即可將參數賦值給當前工程。

四、校正向?qū)?/span>

點擊“輸入”-“校正向?qū)А?選擇“基準站架設在未知點”-輸入已知平面坐標AG3，氣泡居中后，點擊“校正”，即可完成校正工作。

五、已知點檢核

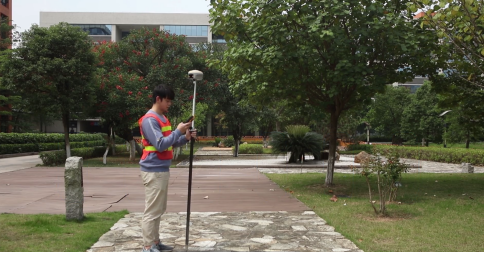

將移動站置于已知點上，選擇“點測量”-測出已知點坐標-點擊“查看”，若測出坐標與實際坐標匹配，即可進行測量放樣工作。

六、測量

1、點測量：將移動站置于待測點上，選擇“點測量”功能；達到固定解并氣泡居中后，點擊手簿“enter”鍵，保存該點坐標數據；修改點名，完成一個點位數據采集；點擊“查看”，可瀏覽點位信息。

2、點放樣：選擇“點放樣”功能，點擊“目標”，選擇對應的坐標文件；“導入”，選擇放樣點名；根據屏幕信息進行放樣測量，到達放樣點位時，保存測量點。利用標記物標定，依次進行即可完成放樣作業。
