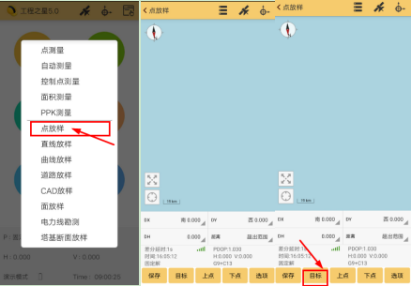

老技術員RTK點放樣操作技巧分享,新手秒懂!網址:http://www.renshiks.com/ 項目作業時,通常需要將一些已知點坐標在現場找到具體位置進行標記,即我們所說的點放樣。那么如何用RTK進行點放樣呢?有沒有什么技巧?今天東英測繪儀器小編就給大家分享一個技巧:RTK點放樣操作技巧,看看老技術員如何玩轉點放樣!新手也能秒懂!趕快學起來吧!(注:此次演示使用的是科力達RTK)

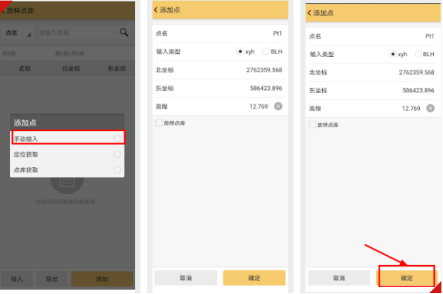

2、點擊右下角“添加”,頁面顯示有三種添加放樣點的方式,即手動輸入、定位獲取、點庫獲取。 (1)我們可以選擇“手動輸入”,添加點坐標,輸完后點擊“確定”。

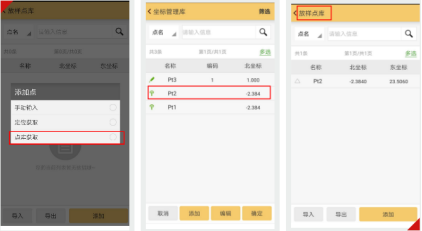

(2)我們也可以選擇“點庫獲取”,進入坐標管理庫頁面,選擇需要放樣的點后,點擊“確定”。

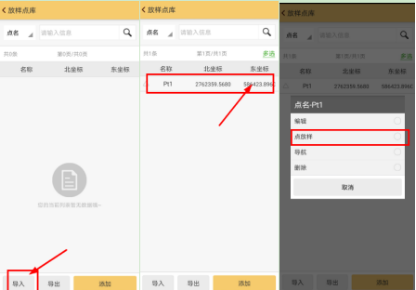

3、如果放樣點較多的,可將坐標文件直接導入手簿。確定之后,在放樣點庫列表中,直接選取要放樣的點,彈出菜單,選擇“點放樣”,即可進入放樣界面。

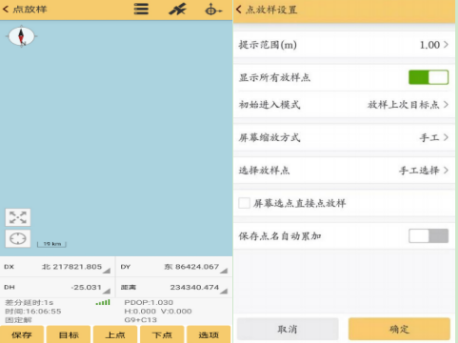

4、在點放樣界面,通過觀察DX、DY的數值來移動RTK的位置,當DX、DY為“0”時,該RTK的位置即為放樣點的位置。點擊“選項”,選擇“提示范圍”,選擇1m,則當前點移動到離目標點1m范圍以內時,系統會語音提示。在放樣主界面上也會三方向上提示往放樣點移動多少距離。
放樣與當前點相連的點時,可以不用進入放樣點庫,點擊“上點”或“下點”根據提示選擇即可。 |
