使用南方RTK H5手簿面積測量和土方計算的操作方法網址：http://www.renshiks.com/ 面積測量和土方計算是兩項普遍性的測量工作。傳統的面積計算和土方計算需要借助于第三方的電腦端軟件（比如南方Cass軟件）進行，不能當場出數據，時效性比較差。南方RTK H5手簿的工程之星5.0從客戶實用方便角度出發，軟件集成了面積計算和土方計算的功能。下面成都東英測繪儀器小編就給大家介紹一下使用南方RTK手簿H5面積測量和土方測量的操作方法。
一、面積測量（兩種方法）

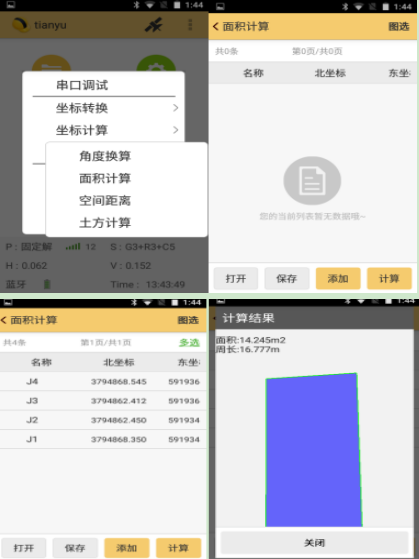

01、方法一 直接在測量里進行點測量，然后進入工具里的面積計算操作。點測量，把邊界點測量，保存。然后進入工具，其他計算，面積計算。點擊添加進入到坐標管理庫， 點擊多選，選擇邊界點，點擊計算，計算出面積。
02方法二 面積測量功能，進行面積計算，對于一些不規則的面積計算，方法1有時就不是很實用，這時就要用方法2。

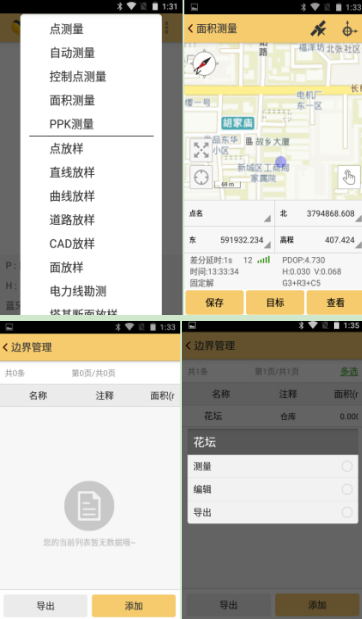

進入測量里的面積測量，點擊目標，進入邊界管理界面，添加，進入新建邊界界面，輸入邊界名稱，邊界線顏色，注釋。然后點擊這個邊界，進入測量。

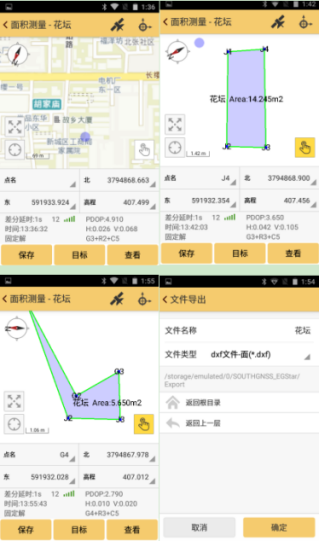

在測量界面進行點測量，屏幕會自動按照測量的點的順序，連成邊界線，并實時顯示邊界線包圍區域的面積。點擊右側的手指圖標可以對屏幕圖形進行編輯。如有需要也可以把邊界文件導出為dat文件和dxf格式的CAD文件。
二、土方計算

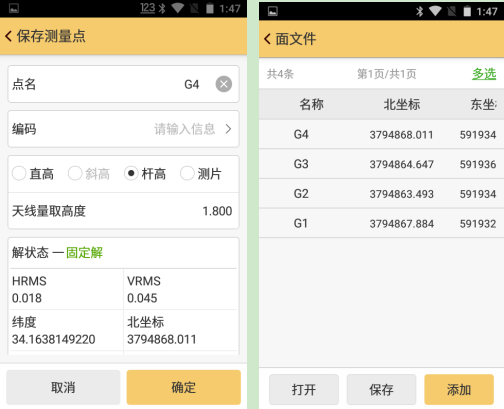

簡單的平場土方計算不再贅述，工程之星5.0可以進行區域的兩期的土方計算。首先進入測量，面放樣功能，測量邊界點，保存為面文件。

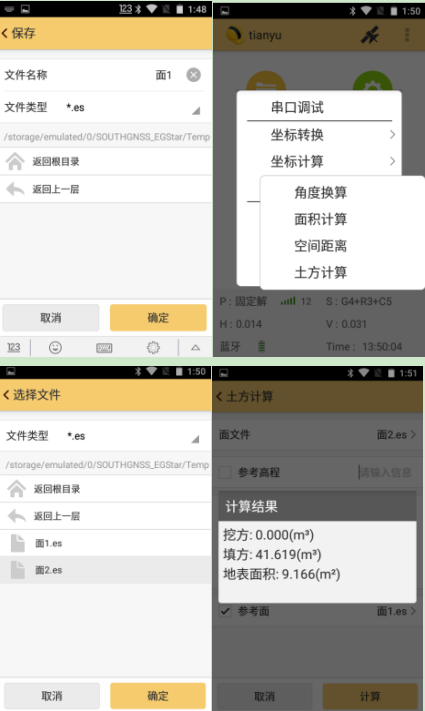

同理，在進行過填挖后，在該區域再次進行上述操作，生成面文件2.進入工具，其他計算，土方計算，上邊的面文件選擇現狀的面文件2，下邊的參考面文件選擇原始地貌的面文件1。
面文件也可以通過選擇坐標管理庫的點來新建。如果只是簡單的平場高程計算，可以選擇輸入平場高程和選擇一個測量點作為基準點來計算方量。 |
