提籃系桿拱橋施工坐標計算網址：http://www.renshiks.com/ 提籃系桿拱橋測量過程中的注意事項，施工坐標計算的重要性和相關影響因素想必已經不必多說。系桿拱橋測量坐標計算主要包括系梁坐標高程、吊桿梁面套管坐標、拱肋懸管坡口坐標、K撐坐標和拱腳模板坐標，下面小編以拱肋懸管坡口坐標計算為例介紹空間坐標計算流程。

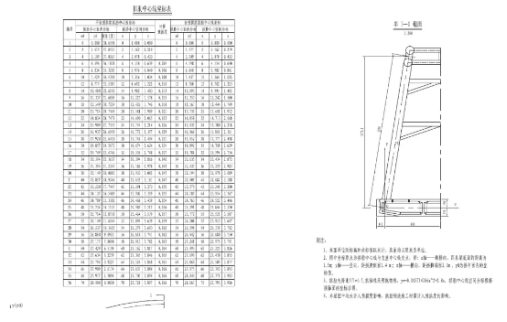

設計圖紙中拱肋坐標為相對坐標，根據施工需要首先就要建立空間測量坐標系。以橋跨縱向中心線大里程方向?yàn)?/span>X軸、面向大里程右手方向?yàn)?/span>Y軸，豎直向上為Z軸，工作線與小里程端支座中線交點為原點建立空間坐標系。
一、拱肋圖紙?jiān)O(shè)計坐標計算復核
01 圖紙坐標系

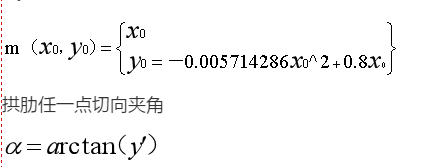

根據設計給拱肋曲線方程式，計算拱肋任一點坐標m（x0，y0），利用Excel批量計算復核給定的坐標計算結果。

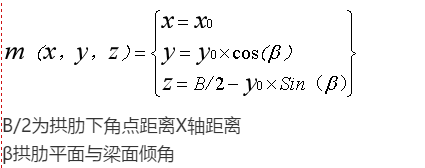

02 空間坐標系 m點設計坐標系轉換到空間坐標系下坐標

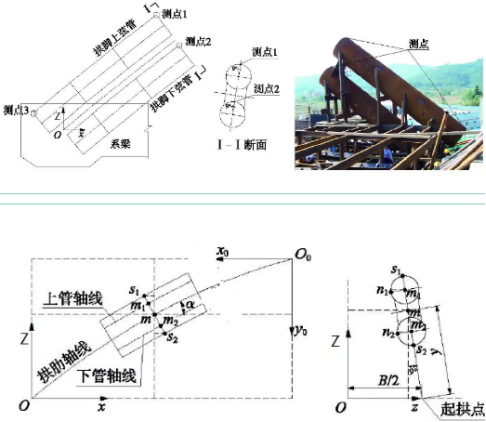

二、拱肋節段定位坐標計算 拱肋懸管是沿懸管切線垂直方向切割，每節段管頭定位上管上緣坡口S1和下管下緣坡口S2定位位置。

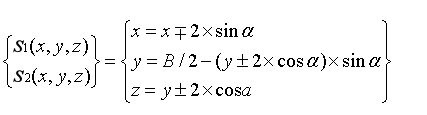

01 不計算影響因素 拱肋懸管是沿懸管切線垂直方向切割，每節段管頭定位點上管上緣坡口S1和下管下緣坡口S2坐標。

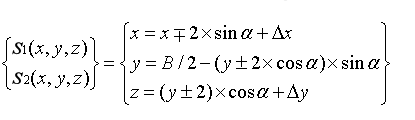

02 縱向預偏及預拱度影響 系梁混凝土自身材料性質和預應力會引起梁體縱向收縮，拱肋設計預拱度和支架施工預拱度需要增加豎向預抬值。
03 橋梁縱坡影響

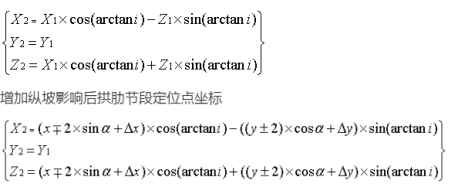

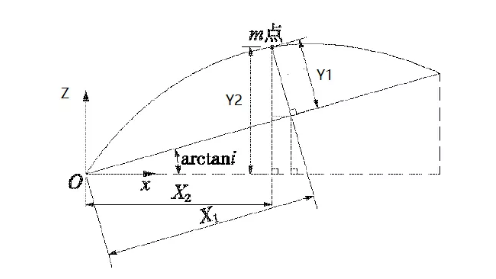

如圖所示受梁體縱坡影響，X和Z坐標受到縱坡影響加會發生空間變化。不考慮縱坡S1(x1，y1，z1)，考慮縱坡后S1(x2，y2，z2)，線路縱坡i，則兩者關系
坐標計算基本流程由圖紙坐標計算、空間坐標轉換和增加影響因素（縱向壓縮量、預拱度和縱坡）三步完成。重要的是空間計算和相關影響因素處理公式的運用，剩余可以交給Excel表格自動完成。 |
