浩辰CAD軟件如何計算圖紙的面積和周長？

計算CAD圖紙的面積和周長有很多方法，而且通常是可以同時計算面積和周長。但不同的方法，有不同的側重點，甚至其使用范圍也有所不同，這些都會影響CAD設計師們的測圖效率。

下面，小編將為大家全面解析CAD的面積與周長測量命令，并附上推薦指數，助大家選擇合適的CAD繪圖技巧，更快速地測量CAD圖紙的面積與周長。

一、特性欄（ctrl+1）

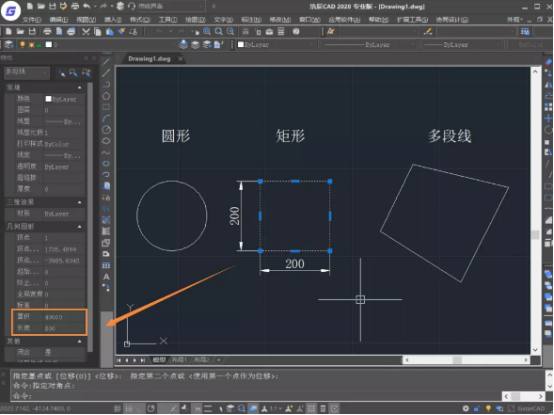

選中對象后，在特性欄中我們會看到選中對象的所有相關參數，其中包含面積與周長。例如我們選中矩形、圓、多段線組成的封閉圖形等，特性欄中都能找到周長面積，而且可以同時查看其他的屬性。

但如果是碎線組成的封閉圖形，而不是一個整體的對象，這時我們就要先把這個區域邊界轉換成一個整體，再利用特性欄來測量面積與周長。那么，如何轉換？

1、描邊組合

通常做法是，你需要用PL線一筆筆描邊，然后對描出來的封閉圖形進行計算。這一過程，需要一氣呵成，不能打斷，如果打斷了需要用join或者pe命令來進行組合，然后對封閉的PL線進行面積周長計算。所以比較耗費時間。

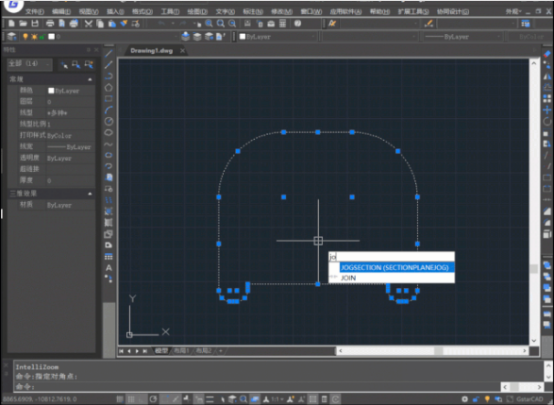

2、合并碎線

但一些聰明的小伙伴發現，既然可以用join或者pe命令進行碎線的組合，那么我們可以直接用這兩個命令對邊界的碎線進行組合，然后計算面積周長，這樣就不需要描邊。

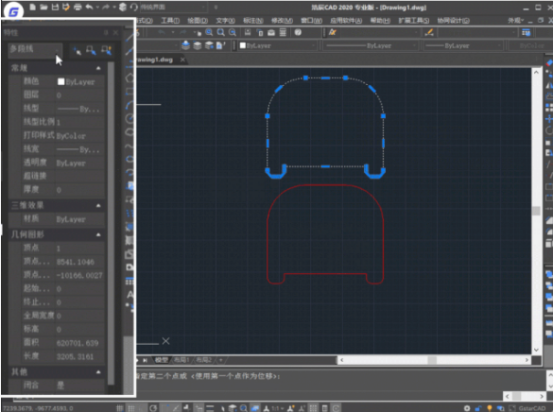

3、邊界創建

如果不愿意將碎線合并，或者不方便一次性框選碎線，可以使用bo命令（boundary）來進行邊界創建。在封閉區間內點一下，就能創建這個封閉區間的邊界。這條邊界是封閉的多段線，在特性欄中可以直接查看周長和面積。

bo命令比較耗費電腦資源，如果是較為復雜的命令，或者圖形有一個肉眼不可見的小的開口，該命令執行的時間會比較長。因此，復雜圖形建議進行分割計算。

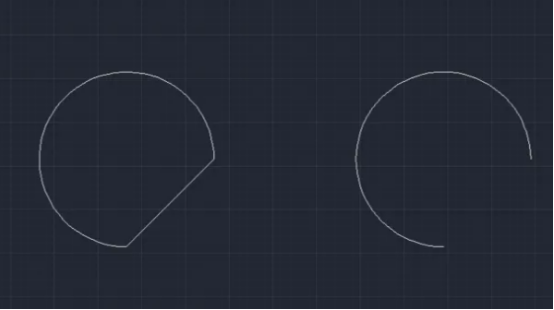

此外，特性欄還可以查看不封閉的對象的面積，CAD軟件會在不封閉的兩個節點之間虛擬地加上一條直線來進行封閉，以此為依據計算面積。例如，以下兩圖的面積相同。

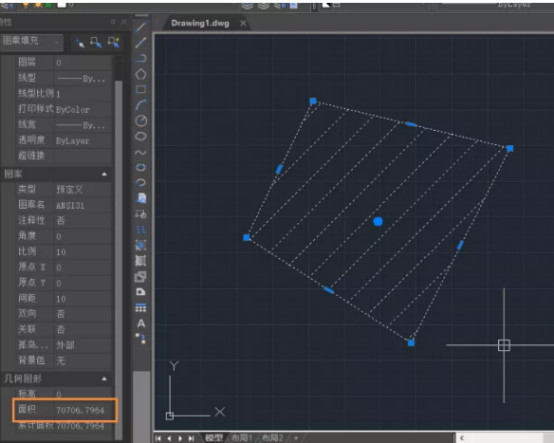

特性欄還可以顯示填充圖案的面積，這個面積就是填充邊界的面積，不過填充圖案沒有周長。

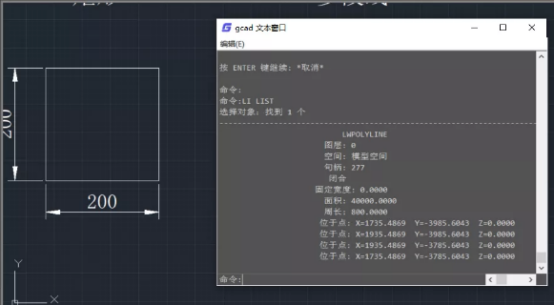

二、li查詢列表

只要執行命令，同時選中對象即可，十分簡單。當然，選中的對象必須是封閉整體的對象，也不能查看填充圖案的面積周長。對于碎線的處理，和上文中提到的方法相同。

三、aa命令

該命令通過描邊來進行面積查詢，但不能測量周長。描邊結束才能得出結果，中途還不能打斷，對于碎線以及復雜邊界顯得有些力不從心，小編不是很推薦。唯一的優勢就是對于沒有邊界的區域，可以通過描邊來虛擬地進行圈定。

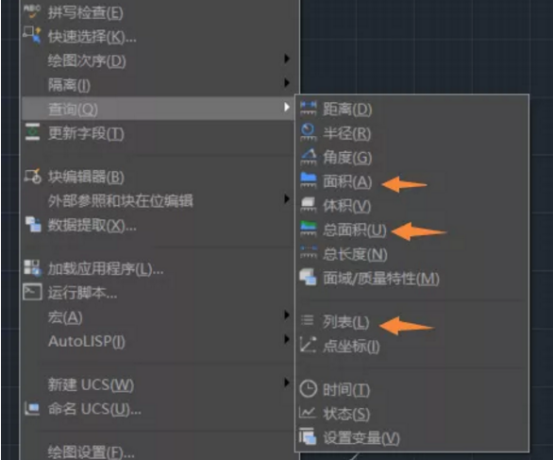

不過，在該命令的菜單位置，大家可以看到很多其他的查詢功能，包括上面提到的li命令。其中的總面積可以一次性統計多個封閉區域的面積之和，只要在各個區域內一個個點擊即可。

需要注意的是：一般量出來的面積和出圖比例是沒有關系的，這一數值和CAD設置的繪圖單位有關。比如以毫米為單位作圖，即一米在CAD里畫1000，機械圖紙大部分都是以毫米為單位制作的，那么你量得的1000就是1000平方毫米。面積的轉換需要人工進行。
