技術員演示如何用科力達工程之星5.0進行道路設計放樣！網址：http://www.renshiks.com/ 在一些直曲線表中，我們會看到有虛交點，這樣的虛交點是在道路設計時遇到復雜的地形，由于地形限制無法獲取某些實際交點，需要另做兩點作為輔助交點進行設計，針對這樣的虛交點設計，接下面我們就來看下如何運用科力達工程之星5.0進行道路設計放樣。
操作步驟指南

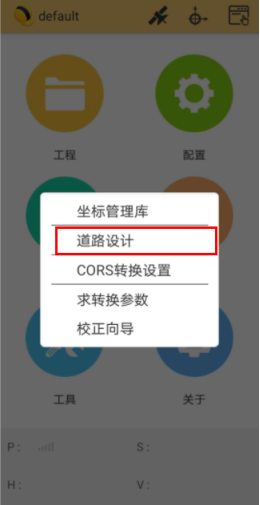

一，打開科力達工程之星5.0軟件，新建工程→輸入→道路設計。

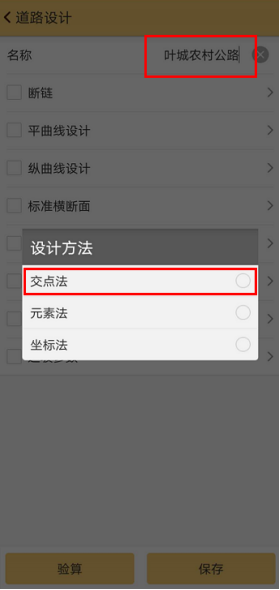

二，新建文件→輸入名稱（葉城農村公路）→平曲線設計→交點法。

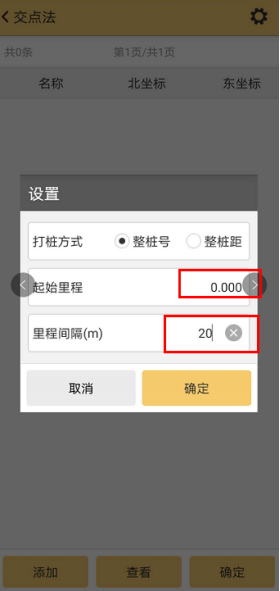

三，設置起始里程與里程間隔。

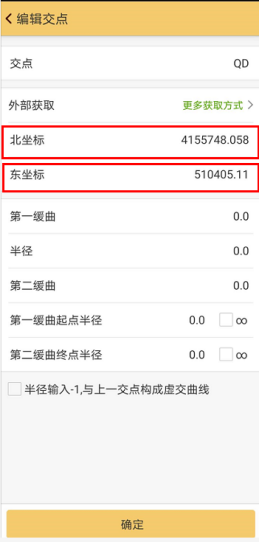

四，點擊添加→參考（圖1），相對應輸入起點坐標。

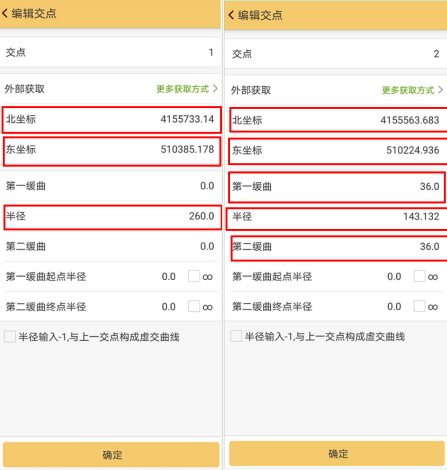

依次添加交點1與交點2的坐標、半徑、緩和曲線長度，沒有緩和曲線的，只輸入圓曲線半徑。

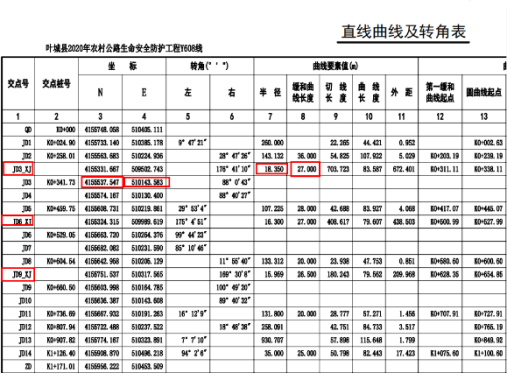

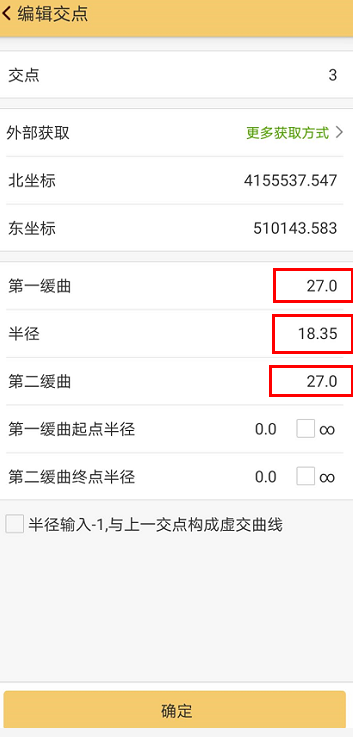

根據虛交點JD3-XJ不用輸，需要輸入JD3的坐標，JD3-XJ的半徑跟第一二緩和曲線長度。

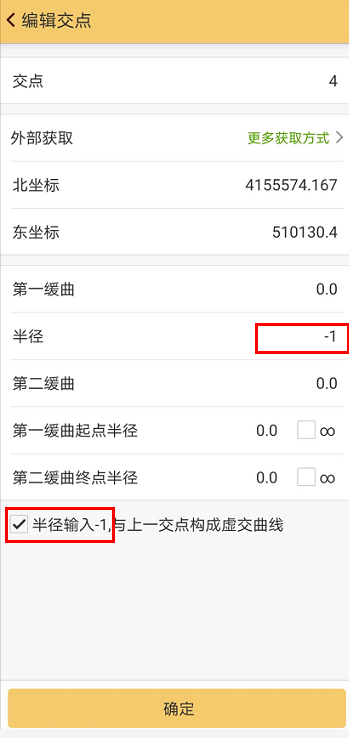

繼續添加輸入JD4的坐標，在半徑輸入-1，與上一交點構成虛交曲線處打√：

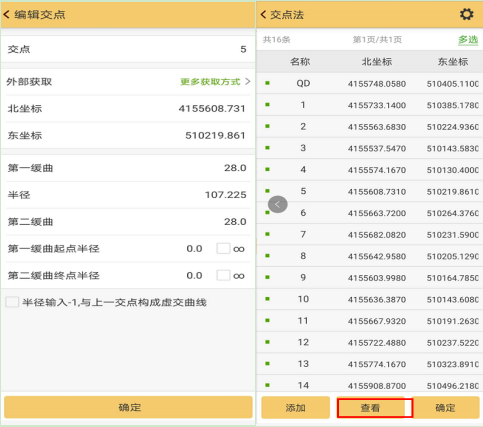

按照同樣的方式輸入其他交點：

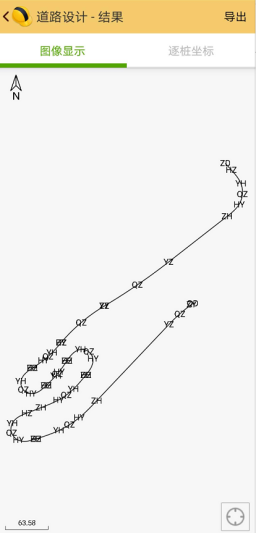

五，點擊查看，會看到整個路的線型圖，跟設計圖紙對比，確定線型一樣。
六，點擊逐樁坐標，會自動生成逐樁坐標，跟設計單位提供的逐樁坐標對比一致，就可以進行道路放樣。
