常規坐標放樣方法誤差在5mm內的檢驗步驟網址：http://www.renshiks.com/ 在以往的橋梁施工中，主要的測量工作在于構造物的現場測量，平面精度要求最高不過10mm，高程要求不過5mm。
但隨著橋梁施工工藝的創新，裝配式工藝的橋梁可以滿足快速建造的需求，今天在預制梁場的鋼筋棚底座預埋件放樣中，要求測量定位的坐標精度達到5mm以內，目的是該底座上的螺絲孔直接安裝鋼筋棚的立柱螺栓，超過5mm會出現無法擰上或立柱傾斜的狀況。那么常規坐標放樣方法誤差在5mm內應該怎么檢驗?zāi)兀肯旅鏂|英測繪儀器公司小編給大家分享一下具體步驟。
1、坐標系的選擇 根據現場平面誤差的5mm的精度要求，在此放樣之前已進行了其他的構造放樣，該坐標系為本工程的施工坐標系，因此不重新設立獨立坐標系。根據現場條件，在兩端分別設置控制點A和控制點B，該兩點分別在地面打入50cm木樁，頂部用鋼釘打小孔。
兩個控制點的坐標確定，采用一點一方向的形式，采用RTK放樣出A、B兩點的位置，打入木樁，誤差控制在1cm以內，再用全站儀進行距離測量，兩點間的相對差值小于1mm。
2、放樣方法的選擇 放樣精度沒有要求達到2mm以下，采用常規的直接坐標法即可滿足要求，為了驗證，可采用軸線法、直接坐標法進行嘗試。

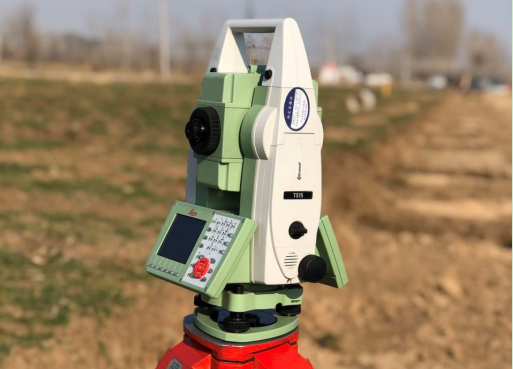

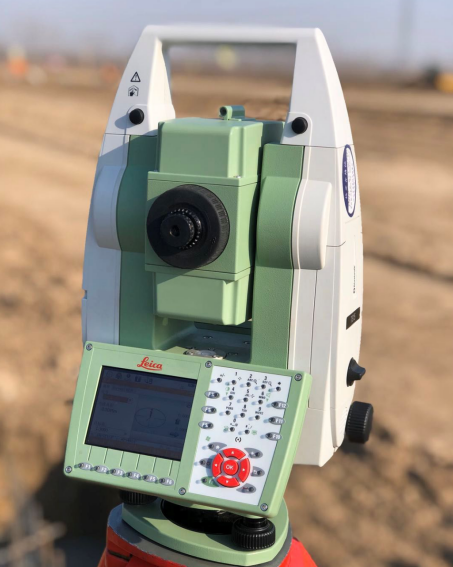

3、測量?jī)x器的選擇 根據項目部現有的兩臺全站儀，分別為索佳IX1001和徠卡TS15P，測角精度均為1秒，測距分別為1mm+2ppm、1mm+1.5ppm，考慮儀器穩定性及對儀器的熟練程度，采用徠卡TS15P全站儀進行。
4、對中桿的選擇 采用原裝徠卡2.15m對中桿，配兩腳支撐輔助立桿。
根據今天的實際操作，若測站采用觀測墩或儀器采用光學基座，在200m的范圍，在不需要特殊的測量方法，其精度可以達到2mm。 |
