【測繪儀器校正】廣州天宇CTS-632RM全站儀校正方法

我們成都東英測繪儀器提供測繪儀器的維修、校正、檢測維修等業務。在儀器的校正方面，擁有十多年經驗的技術工程師，可以幫助大家又快有準的校正儀器。下面小編給大家分享一些全站儀的校正方法，使用的是天宇CTS-632RM全站儀，有需要的朋友可以參考一下。

一、電子傾斜傳感器

注意：校正前保證管水準器已經校準并且全站儀安平在平行光管校正臺上。沒有光管的也可以把儀器放置在固定好三腳架上整平好，100米左右位置架設好大致等高的棱鏡。

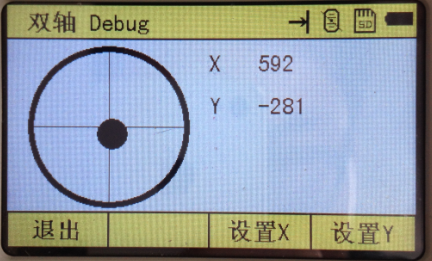

1、按住F2開機，F1五下，F4五下進入debug，按1查看X與Y值都要在1200以?xún)?nèi)，按2號鍵正倒鏡照準光管目標或者棱鏡中心按確定即可！

2、在這里我們要求X、Y的數值在±1000以?xún)?nèi)，如果您的補償器在調試狀態下超出了這個范圍則你的補償器需要調整。打開全站儀大蓋板將看到如圖補償器。

調整方法如下圖，用一字大螺絲刀松開補償器固定銅螺絲，捏住補償器輕輕左右擺動，先把X數值調到范圍，然后固定螺絲，如果儀器高低差沒什么問題，則擰緊補償器固定螺絲后Y的數值也會回到要求范圍之內。

注意：調整完補償器數值之后我們需要對補償器零位進行校正，若不進行校正則會對儀器的i角造成影響，進而也會影響到儀器的高程。

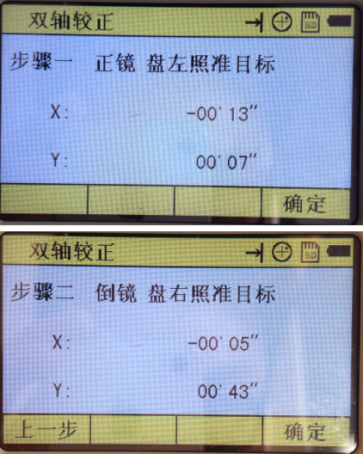

3、補償器零點校正，點擊“MENU”鍵進入菜單，選擇“8校準模式”，在校正模式下按“1”選擇“補償器”。瞄準光管上某一固定點或者遠處棱鏡中心，進入補償器零點校正模式，按照屏幕提示步驟完成補償器校正。

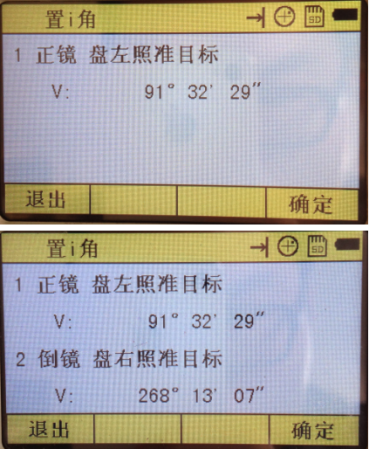

二、垂直角基準校正（i角）

完成補償器校正后，選擇“垂直角基準校正”，也就是i角校正。點擊“MENU”鍵進入菜單，選擇“8校準模式”，在校正模式下按“2”選擇“垂直角基準”。進入界面后按提示進行操作，直至完成校正。i角的誤差范圍為±6″即可。
