全站儀對基坑維護結構位移進行監測的基本操作步驟網址：http://www.renshiks.com/ 成都東英測繪儀器提供南方、華測、中海達等品牌RTK、水準儀、經緯儀等，不同的儀器有不同的用途，所以在不同的項目中往往也會使用不同的儀器。在使用過程中多多少少也會遇到一些技術問題。比如，在基坑工程施工中，我們常常用全站儀進行基坑的監測。但不知道在這個過程中使用全站儀進行位移監測具體怎么操作。下面小編就全站儀對基坑維護結構位移進行監測的基本操作步驟給大家做一個介紹。

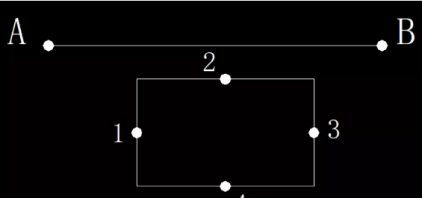

全站儀對一般基坑圍護結構位移進行監測，基本步驟如下： 1、設置監測控制點，布點位置布置在穩定不易破壞位置，兩控制點連線最好與基坑平行。 2、控制點布設完畢，架設在其中一點A瞄準另一點B，假定A點坐標（0，0，10），后視定向?yàn)?/span>0°或180°，測出B點相對坐標，做好記錄并依次作為基準進行觀測。

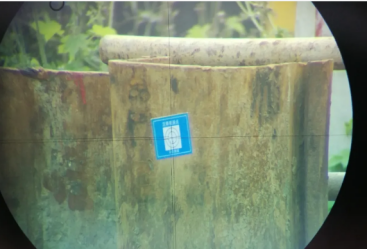

3、后視定向選擇（0°或180°）可保證基坑側坐標為正值，習慣正數更方便判斷。可以方便分別從X、Y變化出判斷基坑向位移，與控制點連線平行邊（2#、4#點）由Y坐標判斷位移，垂直邊（1#、3#）由Y坐標判斷位移。 4、根據監測方案在鋼板樁上設置監測點，一般要設在應力集中位置，直接在鋼板樁上貼反射片即可（易于保護便于觀測位置）。
5、按方案定時觀測并做好記錄，統計總結基坑變形穩定情況指導施工。 |
