CAD建筑物定位坐標提取中CAD坐標轉換基本操作步驟網址：http://www.renshiks.com/ 目前網絡電子化辦公正往無紙化發展，工程設計單位在提供紙質版圖紙會應工程測量施工單位要求提供電子版cad圖紙。一般大家就會需要通過CAD直接提取建筑物定位坐標，但總會發現給的電子版圖紙不能直接提取坐標。設計單位為出圖排版和繪圖比例需要會將圖平移、旋轉和縮放，有時還會新建坐標視圖。但我們想提取坐標首先進行CAD坐標轉換，今天給大家講解下基本的步驟。
1、繪圖單位：能夠直接提取坐標的前提圖紙以m為單位，將圖形通過一定比例縮放成以m為單位。

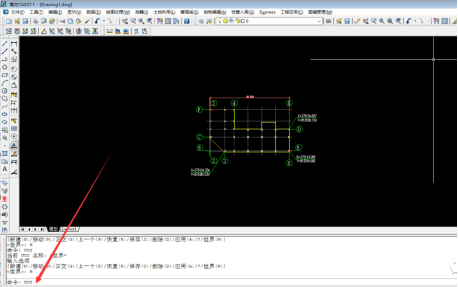

2、在命令行輸入UCS將圖紙坐標系先轉換到世界視圖：因?yàn)椴糠謭D紙?jiān)?/span>UCS基礎上設置了相對坐標視圖，直接轉換到世界視圖。

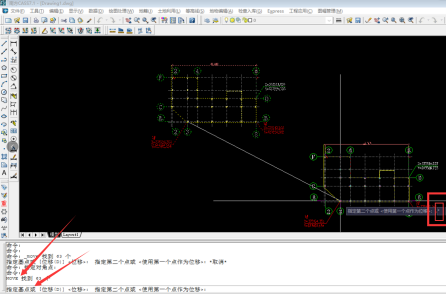

3、選中圖形以其中一點（1#點）為基點將圖形平移到該點的絕對坐標：選擇移動命令，選定基點1#，然后輸入*（813481.634，375124.356）。要說明下轉換后的坐標剛好是反過來的（Y,X），因?yàn)榇蟮刈鴺?biāo)北是X東是Y和幾何坐標剛好相反（想標記出來坐標就是圖中那樣（X,Y），需要加載一個CAD插件，需要的可以留言或者在線咨詢我們取得）。

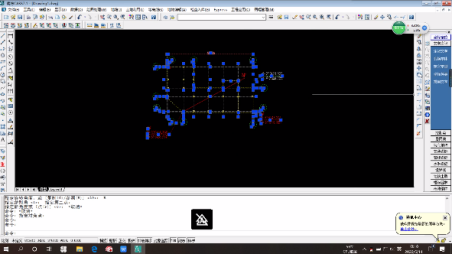

4、通過直線命令繪制2#點的絕對坐標2#′的位置，然后以1#點為基點參照旋轉整個圖形由基準線1#2#旋轉到1#2#′位置。
這樣就完成了CAD坐標轉換，轉換后要提取坐標檢驗確保無誤后方可使用，存在細微偏差就是基點捕捉的問題了。
