市政工程算量及神算技巧—土石方6土石分界線

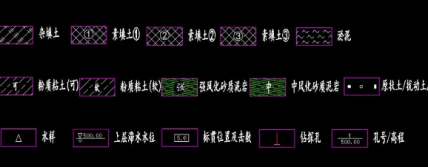

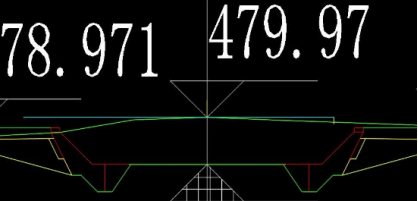

（使用了圖紙）首先說一下橫斷面圖，要分清左右，是從小里程到大里程的方向走，左手邊對應橫斷面的左邊，右手邊對應橫邊面的右邊。先學一下基礎操作。以K0+060這個里程為例。

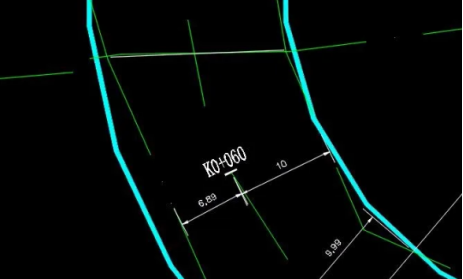

平面圖上量下兩側的距離，左邊是10米，右邊是6.89米。在相應的橫斷面圖地面標高中點處畫兩條水平線，向左10米，向右6.89米。

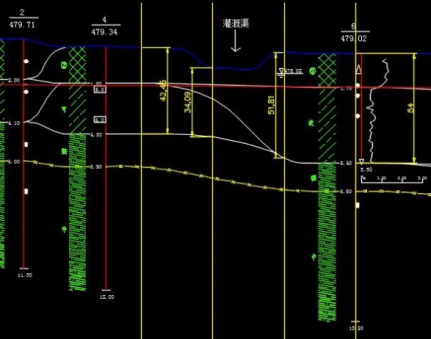

那么需要向下多深呢？看一下剖面圖。左邊是1-1斷面，右邊是3-3斷面。如圖：

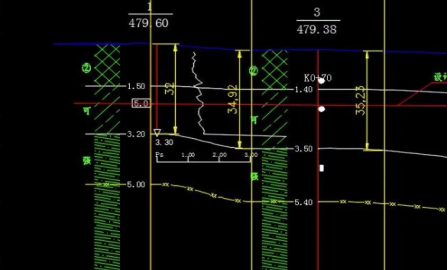

在1.1剖面處由原地面線到土石分界線量下距離，34.92，說明圖紙比例不準，擴大了10倍。右側往下3.492米就是土石分界線了。

同理，左側往下4.27米就是土石分界線了。在橫斷面圖上畫出來，這個框與原地面線相交的圖形內部就是土了。

注：這里平面圖中從中心往兩個剖面線的距離是大概測出的。準確的方法應該是使用extend命令延伸到邊界，再測量出左右到剖面線的距離。但是像這個案例，里程比較長，中心樁號比較多，這樣做也是很麻煩的。所以下面介紹個簡便的方法。

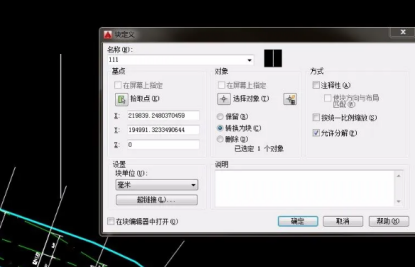

首先，畫一條直接，定義塊（命令B） ，將線段中點設為基點。

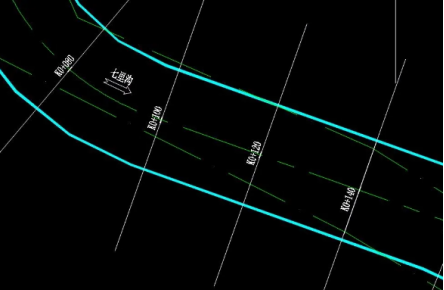

另外，原剖面中線不是一條整線，先用圓弧命令連起來，再用pe命令進行合并，這一步不太好操作，這里直接選擇中間最長的一段進行操作。然后使用定距等分命令（ME），注意，這里中線的起始點一定要在樁號上。ME后，選擇要等分的對象即中線剖面，使用塊來等分，間距20，就好了。

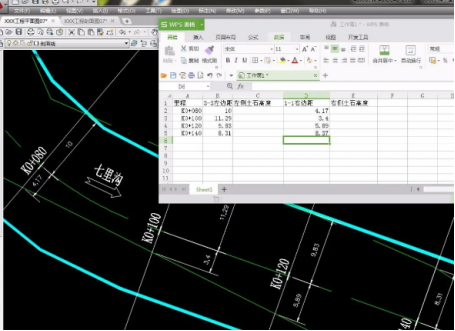

然后再測與左右剖面的距離就方面多了，不過一個一個測也要花不少時間，這里暫時沒有更好的辦法，需要整理不少的數據。這里小編簡單整理了4個里程的數據。

然后在剖面圖上量出高度。先看下剖面圖的比例。

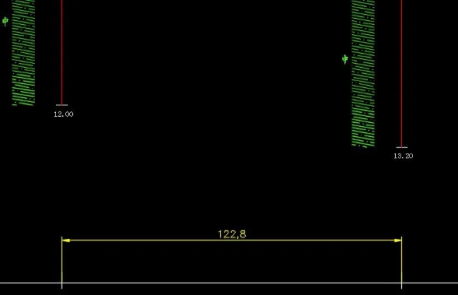

122.8/70=1.754。這里還不能使用縮放命令，因為這個圖的縱橫比例是不一樣的，縱向比例是1比10，一會還要量下縱向的高度。所以就直接在這個圖上畫出K0+80樁號處的線，70向前移動17.54后向上畫線，并把這條線向右按20*1.754的距離偏移幾個，最后量出土石分界線的高度。

同理，右側也這么量出來 。整理到excel表格中。有了左右上下的距離，按照整理出來的數據在橫斷面圖中畫出來就是土石分界線了。
