如何使用UFO RTK手簿軟件UFOpad進行豎曲線道路計算？

前段時間各種封路的防疫措施，讓人更理解通路的重要性。作為工程測量人員，道路千萬條，需測好每一條！今天東英測繪儀器小編給大家分享一個道路設計與道路放樣中重要知識點——道路豎曲線，教你如何使用UFO U5 RTK手簿軟件UFOPad專業版進行豎曲線道路計算。

注：本操作教程適用于專業版UFOPad道路豎曲線的參數輸入及計算。輸豎曲線之前請確保平曲線已輸好，可參照UFOPad專業版軟件平曲線建模。

1、打開一張豎曲線表：

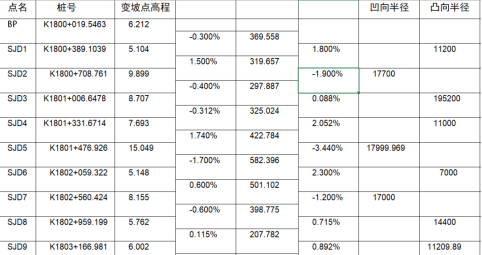

道路縱斷面線經常采用直線(又叫直坡段)、豎曲線兩種線形，從圖中可以提取點名、樁號、變坡點高程，以及凹、凸半徑信息輸入軟件中計算。

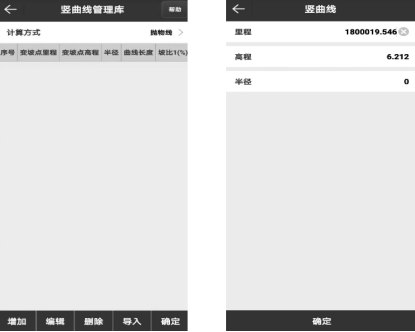

打開UFOPad專業版豎曲線輸入界面，計算方式默認拋物線。點擊增加，先輸入起始點的里程和高程。

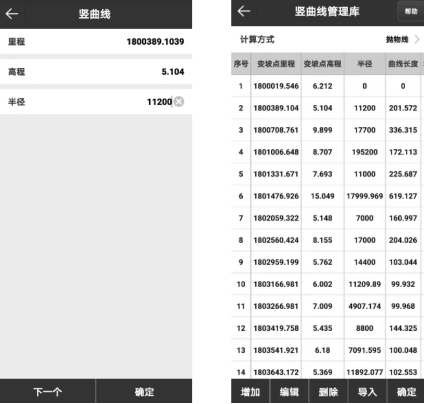

3、繼續【增加】根據表中依次輸入變坡點的里程、高程，和半徑，如圖；半徑可以只輸值不管凹凸，軟件自動識別，全部輸好后如圖，點擊【確定】保存：

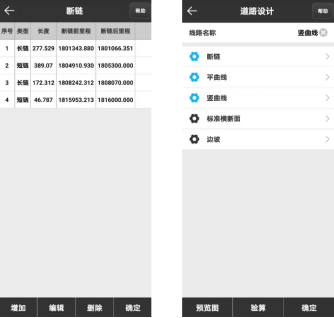

如果甲方給的道路設計圖中包含斷鏈，也需要在【道路設計】把斷鏈事先輸進去

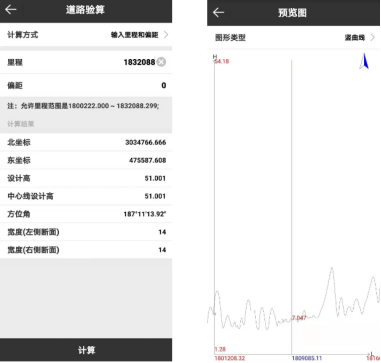

建議輸好豎曲線和斷鏈之后在【驗算】檢查一下，驗算值不能按照表格數據來驗算，需要和圖紙對比。可以根據里程計算設計高。此外可以在【預覽圖】中查看圖形。

以上就是使用UFO U5 RTK手簿軟件UFOPad專業版進行豎曲線道路計算的方法。隨著道路的快速發展，道路豎曲線半徑的不斷加大，設計和施工的精度要求越來越高，UFOPad專業版可直接進行豎曲線道路計算，滿足勘測設計工作高精度、高效靈活的要求。你學會了嗎？如果你還有什么不懂的地方，歡迎留言咨詢我們。當然，有需要UFO品牌測繪儀器的用戶也可以咨詢我們。
