DXF底圖從中海達Hi-survey軟件中的制作與導入方法

今天東英測繪儀器小編給大家分享導入測繪地圖方法（導入地圖之前，請完成參數計算或者點校驗等坐標轉換的相關操作，即待測量的坐標為正確的坐標后，再導入底圖）。

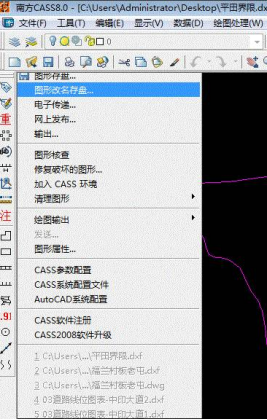

一：在CAD或者在CASS中，把.dwg格式的圖形文件另存為AutoCAD 2004 DXF（*.dxf），（如平田界限.dxf“）

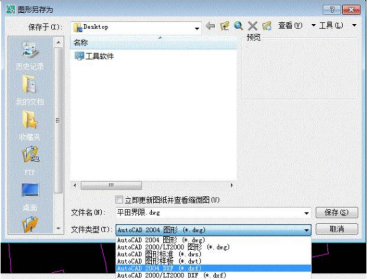

保存的格式選擇“AutoCAD 2004 DXF(*.dxf)

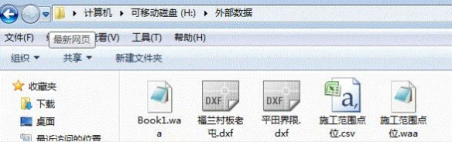

二：把編輯好的.dxf文件（如“平田界限.dxf”）復制到手薄里，路徑可以自己選擇；

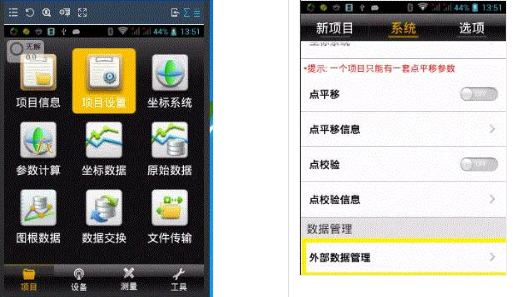

三：添加到hi-survey軟件中。在項目——項目設置——外部數據管理

選擇需要導入的DXF文件，按“確定”

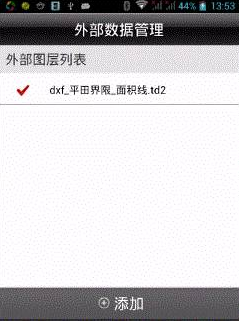

四：完成測量底圖的添加，在外部圖層列表中顯示所添加的底圖數據，軟件會自動轉換成.td2格式。（手薄的內存有有限，建議不要導入過多的底圖數據）

注意在導入過程中，查看導入的是否對應區域，對應坐標系統。在碎步測量中選擇全圖圖標。查看DXF文件，是否是多個圖層，將多個圖層合并成一個圖層。DXF文件中最好斗歸在0圖層里面。如果存在塊定義，則需將其刪除或者打散模塊，保存為2004版DXF文件。DXF文件的內存不要過大，建議不要超過10M。

以上就是DXF底圖導入中海達軟件的方法。如果你還有什么軟件操作或者儀器操作的技術難題可以留言或者在線咨詢我們，我們都將詳細給你解答。
